Hvad er et lavtemperatur slamtørringssystem
A lavtemperatur slamtørringssystem er behandlingsudstyr, der reducerer fugtindholdet i spildevand eller industrislam gennem kontrolleret varmeudveksling ved et relativt mildt temperaturbånd, generelt mellem 60 og 100 grader Celsius, snarere end den høje varme, der bruges i konventionelle termiske tørrings- eller forbrændingsruter. En lavtemperatur slamtørrer bygget op omkring dette princip kan bringe slam med omkring 83 procent vandindhold ned til en tør kage med omkring 10 til 30 procent fugt, med en tilsvarende volumen- og vægtreduktion, der kan nå helt op på 90 procent.
Fordi processen kører inden for dette lavere temperaturbånd, reduceres oxidationsrisiko og brandfare under håndtering sammenlignet med høj varmetørring, og det behandlede materiale har også en tendens til at se et meningsfuldt fald i patogenaktivitet, med en effektiv steriliseringsydelse, der når op til 90 procent under korrekte driftsforhold. Denne kombination gør et slamtørringssystem med lav temperatur til en praktisk mulighed for kommunale spildevandsanlæg og industrianlæg, der skal krympe slamvolumen før transport, bortskaffelse eller genbrug, uden det store brændstofbehov, der er forbundet med højtemperaturtørring.
Når først det tørrede output når det 10 til 30 procent fugtområde, bliver det langt nemmere at håndtere til afgasning, samblanding og brænding, kompostering eller som råmateriale til byggematerialer og andre ressourcegenvindingsveje. Dette er en af grundene til, at teknologien er blevet et standard referencepunkt, når kommunale og industrielle steder planlægger slamreduktionsprojekter.
Hvordan virker en lavtemperatur slamtørrer
Arbejdsprincippet bag en lavtemperatur slamtørrer er bygget op omkring en lukket luftkreds frem for en åben ild eller direkte forbrændingsvarmekilde. Vådt slam spredes over en transportflade inde i et isoleret kammer, varm tør luft cirkuleres hen over materialet for at bortføre fugt, og den fugtige luft ledes derefter gennem et affugtningstrin, hvor vandet kondenseres ud og drænes væk. Den tørrede luft genopvarmes og sendes tilbage gennem kammeret, hvilket holder energitabet på et minimum over hele cyklussen.
Fodring og jævn fordeling
Slam kommer ind i systemet gennem en fodertragt og spredes i et tyndt, jævnt lag over tørrefladen. Jævn fordeling betyder noget, fordi tykke eller ujævne lag forsinker fugtfrigivelsen og skaber inkonsekvent output, så de fleste lavtemperatur-slamtørringssystemer inkluderer en nivelleringsmekanisme ved fødepunktet.
Lavtemperatur varmevekslerkammer
Inde i kammeret opvarmes luft til målområdet, sædvanligvis 60 til 100 grader Celsius, og ledes hen over eller gennem slamlaget. Den lavere temperatur reducerer chancen for overfladehærdning eller kappedannelse på slampartiklerne, hvilket igen hjælper fugt med at fortsætte med at migrere fra det indre af hver partikel mod overfladen gennem hele tørrecyklussen.
Fugtfordampning og kondensatgenvinding
Da luft absorberer fugt fra slammet, ledes den til en kondenseringsspiral eller affugtningsenhed, hvor vanddamp omdannes tilbage til væske og drænes af. Dette trin er centralt for at holde processen effektiv, da genvinding af denne fugtbelastning og genopvarmning af den samme luftstrøm undgår energiomkostningerne ved konstant at trække ind og opvarme frisk udeluft.
Tørslamudledning og nedstrømshåndtering
Når slammet når målfugtighedsbåndet, udledes det gennem en skruetransportør eller båndudløb til nedstrømshåndtering, hvad enten det er kompostering, samblanding og brænding eller brug som input til byggematerialeproduktion. Udsugningsluft, der frigives fra systemet, passerer typisk gennem et lugtbehandlingstrin før frigivelse.
Typisk driftstemperaturområde for slamtørring
Valg af temperatur er en af de klareste måder at skelne mellem tørreteknologier på. A lavtemperatur slamtørringssystem kører typisk i båndet 60 til 100 grader Celsius, mens termiske tørretumblere med roterende tromler og forbrændingsstøttede ruter klatrer langt højere. Tabellen og diagrammet nedenfor opsummerer omtrentlige intervaller, der ofte refereres til, når man sammenligner disse kategorier til planlægningsformål.
| Tørremetode | Typisk temperaturområde | Generelt kendetegn |
|---|---|---|
| Lavtemperatur slamtørringssystem | 60°C til 100°C | Skånsom, lukket sløjfe, lavere energibehov |
| Båndtransportør varmlufttørring | 120°C til 180°C | Moderat gennemløb, højere luftudveksling |
| Roterende tromle termisk tørring | 200°C til 400°C | Høj gennemstrømning, højere brændstofbehov |
| Forbrændingsassisteret tørring | 600°C til 850°C | Meget høj varme, forbeholdt specifikke affaldsstrømme |
Sammenligningsdiagram for temperaturområde
Illustrativ sammenligning af øvre driftstemperaturer på tværs af almindelige slamtørringsmetodekategorier
Reduktion af fugtindhold under tørrecyklussen
Det endelige fugtindhold efter slamtørring afhænger af indkommende slams egenskaber, retentionstid og systemkonfiguration, men et lavtemperatur slamtørringssystem er almindeligvis designet til at bringe slam ned fra omkring 83 procent fugt til et målområde på 10 til 30 procent. Nedenstående diagram illustrerer en typisk trin-for-trin fugtreduktionskurve over en tørrecyklus, fra vådfoder til tør udledning.
Typisk trin for trin fugtindholdsreduktionsmønster over en lavtemperaturslamtørringscyklus
Energiforbrug sammenlignet på tværs af tørremetoder
Energiforbrug pr. ton forarbejdet slam er en af de mest praktiske tal til planlægning af et projektbudget for forsyningsvirksomheder og udstyrsstørrelser. En lavtemperatur slamtørrer bygget op omkring lukket kredsløbsluftrecirkulation og i mange konfigurationer et varmepumpe slamtørrerarrangement bruger generelt mærkbart mindre energi pr. ton end roterende tromle eller lyntørringsmetoder, der er afhængige af kontinuerlig opvarmning af store mængder frisk luft.
Omtrentlig energiforbrug i kilowatt-timer pr. ton behandlet slam, vist kun til generel sammenligning
Varmepumpe slamtørrerteknologi forklaret
A varmepumpe slamtørrer bruger en kølecyklus i stedet for et direkte brændstoffyret varmelegeme til at hæve lufttemperaturen inde i tørrekammeret. Kølemidlet absorberer varme fra den udgående fugtige luft, komprimeres for at hæve temperaturen yderligere og frigiver derefter denne varme tilbage til den indkommende tørre luftstrøm. Fordi den samme energi genbruges på tværs af sløjfen i stedet for at blive ventileret udenfor, er denne konfiguration en af de mere energibevidste tilgange inden for den bredere kategori af lavtemperaturslamtørringssystemer.
Denne lukkede kredsløbstilgang understøtter også mere ensartet temperaturkontrol, hvilket betyder noget for slamstrømme med variabel sammensætning, såsom dem, der kommer fra trykning og farvning, papirfremstilling, galvanisering, kemisk behandling, læderbehandling og farmaceutiske operationer. Konsekvent temperaturkontrol reducerer chancen for lokal overophedning eller undertørring inden for en enkelt batch.
Sammenligning af slamtørringsteknologier
At vælge mellem et slamtørringssystem med lav temperatur, en roterende tromletørrer, en termisk tørretumbler med båndtransportør eller soltørring i fri luft kommer normalt til at afveje flere faktorer på én gang i stedet for at vælge en enkelt metrik. Radardiagrammet nedenfor opstiller fire almindeligt refererede teknologikategorier på tværs af energieffektivitet, lugtkontrol, automatiseringsniveau, fodaftrykseffektivitet og fugtreduktionshastighed ved at bruge en simpel skala fra 0 til 10 til generel sammenligning.
Generel sammenligning på tværs af fem dimensioner, baseret på typiske karakteristika, der refereres til for hver teknologikategori
Kernekomponenter i et lavtemperaturslamtørringssystem
De fleste systemer deler et fælles sæt byggeklodser, selv når layoutet er tilpasset et specifikt industrielt slamtørringsanlægsprojekt. At forstå disse dele hjælper, når man sammenligner forslag fra forskellige leverandører eller vurderer en eksisterende installation.
- Slamtilførsel og jævn distributionsenhed
- Isoleret lavtemperatur tørrekammer
- Varmepumpe eller spildvarmevekslermodul
- Luftcirkulation og affugtningssystem
- Kondensatopsamlings- og afgangsledning
- Automatiseret kontrol- og overvågningspanel
- Tørslamudlednings- og transportenhed
- Udblæsningsluft og lugtbehandlingsmodul
Industrielle anvendelser af lavtemperaturslamtørring
An industrielt slamtørringssystem bygget på lavtemperaturprincipper anvendes på tværs af en lang række sektorer, da den skånsomme varmeprofil i mange tilfælde passer bedre til slam med variabel sammensætning end højvarmeveje. Tabellen nedenfor skitserer almindelige slamkilder, og hvad der har en tendens til at betyde mest for hver enkelt under tørring.
| Industri Sektor | Slamkilde | Tørringsovervejelse |
|---|---|---|
| Kommunalt spildevand | Primært og sekundært behandlingsslam | Høj volumen, konstant gennemløbsbehov |
| Trykning og farvning | Farv spildevandsslam | Farveforbindelser, lugtkontrol vigtighed |
| Papirfremstilling | Papirmasse og papirmølleslam | Fibrøst indhold, variabel begyndelsestørstof |
| Galvanisering | Metalbærende processlam | Omhyggelig håndtering før yderligere genbrugstrin |
| Kemisk industri | Bearbejde spildevandsslam | Variabel sammensætning, batchtørringsbehov |
| Bearbejdning af læder | Garveri slam | Lugthåndtering, organisk belastning |
| Lægemidler | Biologisk slam og processlam | Konsekvent lav temperaturkontrol |
Sådan vælger du en pålidelig producent af slamtørringsudstyr
Sammenligning af forslag fra mere end én producent af slamtørrer er tiden værd, da den rigtige pasform afhænger af slammets egenskaber på det specifikke sted lige så meget som på selve udstyret. Nogle få praktiske punkter har en tendens til at adskille et godt matchet forslag fra et generisk.
- Ingeniørerfaring på tværs af både kommunale og industrielle slamtyper
- Evne til at dimensionere en lavtemperatur slamtørrer til den faktiske fugtighed og sammensætning af foderslammet
- Tilgængeligheden af en komplet udstyrslinje, fra afvandingsmaskiner til komplette spildevandsbehandlingssystemer
- Referenceinstallationer på tværs af en række industrier, ikke en enkelt sektor
- Tydelig teknisk support fra rådgivning gennem design, konstruktion og drift
- Gennemsigtig kommunikation om vedligeholdelsesbehov og tilgængelighed af reservedele

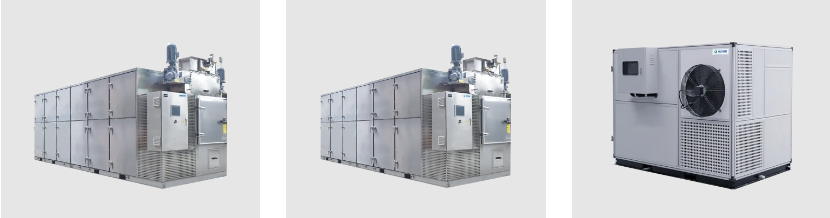

Produktsortiment og brugerdefinerede konfigurationsmuligheder
Fordi slamsammensætning og byggepladsforhold varierer så meget, passer et enkelt fast design sjældent til ethvert projekt. Adskillige konfigurationer er almindeligt tilgængelige inden for kategorien lavtemperatur slamtørringssystem, hver egnet til et andet layout eller varmekildesituation.
Lavtemperatur bæltetype slamtørremaskine
Denne konfiguration bruger et kontinuerligt båndtransporterende design, der er egnet til en stabil, løbende gennemstrømning, hvilket gør den praktisk til kommunale anlæg og industrianlæg, der genererer slam på en ensartet daglig basis.
Slamtørringsmaskine til lavtemperatur spildvarme
Denne konfiguration er bygget til at drage fordel af spildvarme, der allerede er tilgængelig fra andre anlægsprocesser, som dens primære energiinput, hvilket kan reducere den ekstra varmebelastning, som et anlæg skal forsyne oven på eksisterende drift.
Slam kryogen kammer tørremaskine
Denne kammerbaserede konfiguration passer til batchforarbejdning eller steder med et mindre tilgængeligt fodaftryk, og tilbyder fleksibilitet, hvor kontinuerlige bæltestil layouts ikke er praktiske.
For projekter med usædvanlige slamegenskaber, pladsbegrænsninger eller integrationskrav, en OEM slamtørringssystem arrangement eller arbejde med en tilpasset slamtørrer leverandør gør det muligt at justere kammerstørrelsen, luftbehandlingskapaciteten og kontrollayoutet i forhold til de faktiske betingelser på stedet i stedet for at tvinge en standardenhed til en uoverensstemmende anvendelse.
Vedligeholdelsespraksis for langsigtet pålidelig drift
Rutinemæssig vedligeholdelse holder et lavtemperatur-slamtørringssystem kørende med dens tilsigtede effektivitet og hjælper med at undgå uplanlagt nedetid. Punkterne nedenfor dækker de områder, der typisk har brug for mest regelmæssig opmærksomhed.
- Rutinemæssig inspektion af bånd og transportbånd for slid eller fejljustering
- Regelmæssig kondensatafløb og filterrensning
- Overfladetjek af varmeveksleren for at forhindre kalkopbygning
- Sensor- og kontrolkalibreringstjek
- Planlagt rensning af luftkanal og udsugningsvej
- Smøring af bevægelige mekaniske dele i henhold til udstyrsmanualen
Om Qingben Environmental Technology
Qingben Environmental Technology (Jiangsu) Co., Ltd. er en professionel virksomhed med fokus på fremstilling og service af slam- og spildevandsbehandlingsudstyr. Arbejdet er centreret om forskning og udvikling på tværs af slam og spildevandsbehandling, med et produktsortiment, der omfatter dekanteringsslamafvandingsmaskiner, slamtørringsudstyr, komplette sæt spildevandsbehandlingsudstyr, flod- og søsedimenttørringsudstyr og relaterede tekniske tjenester.
Som en Kina-baseret lavtemperatur-slamtørrerproducent og slamtørringsudstyrsfabrik ydes omfattende teknisk support fra projektrådgivning og design gennem konstruktion, drift og vedligeholdelse, rettet mod at understøtte en vellykket implementering og stabil drift af spildevandsbehandling og slambehandlingsprojekter. Vores slam-lavtemperaturtørringsudstyr kan direkte tørre spildevand eller slam med omkring 83 procent vandindhold ned til 10 til 30 procent fugtigt tørt slam, hvor reduktionen når så højt som 90 procent og effektiv sterilisering op til 90 procent, samtidig med at energiforbruget holdes lavt og sekundær forurening undgås. Dette gør det velegnet til både kommunalt slam og en lang række industrielle slamstrømme, herunder trykning og farvning, papirfremstilling, galvanisering, kemisk industri, læder og farmaceutiske applikationer.
Ofte stillede spørgsmål
| Q1. Hvad er et lavtemperatur slamtørringssystem Det er tørreudstyr, der reducerer slamfugtighed ved hjælp af kontrolleret lavtemperatur varmeveksling, typisk i området 60 til 100 grader Celsius, i stedet for højtemperatur termisk behandling. | Q2. Hvordan fungerer en lavtemperatur slamtørrer Slam føres ind på en transportflade inde i et lukket kammer, hvor varm, tør luft kontinuerligt cirkulerer, fugt kondenseres ud af luftstrømmen, og luften genopvarmes og recirkuleres. |
| Q3. Hvilken temperatur bruges til slamtørring Lavtemperatursystemer fungerer generelt mellem 60 og 100 grader Celsius, mens konventionelle termiske tørretumblere kan køre et godt stykke over 150 grader Celsius. | Q4. Hvad er det endelige fugtindhold efter slamtørring Afhængigt af det indkommende slam og systemkonfigurationen falder det endelige fugtindhold normalt mellem 10 og 30 procent. |
| Q5. Er lavtemperatur slamtørring energieffektiv Fordi processen kører ved en lavere temperatur og ofte genvinder varme fra luftstrømmen, er energiforbruget pr. ton forarbejdet slam typisk lavere end højtemperatur termisk tørring. | Q6. Kan varmepumper bruges til slamtørring Ja, en varmepumpe slamtørrer bruger en kølecyklus til at udtrække og genbruge varme inden for et lukket luftkredsløb, hvilket er en almindelig energibevidst tilgang til lavtemperaturtørring. |
| Q7. Hvad er den bedste slamtørringsteknologi Der er ikke en enkelt teknologi, der passer til ethvert projekt, det rigtige valg afhænger af slamkarakteristika, gennemstrømningsbehov, tilgængelig plads og energiovervejelser for det aktuelle sted. | Q8. Hvad er fordelene ved lavtemperaturtørring Fordelene omfatter generelt lavere energibehov, reduceret brand- og oxidationsrisiko, bedre lugtkontrol og tørret output egnet til kompostering, samblanding eller brug som råmateriale til byggematerialer. |
